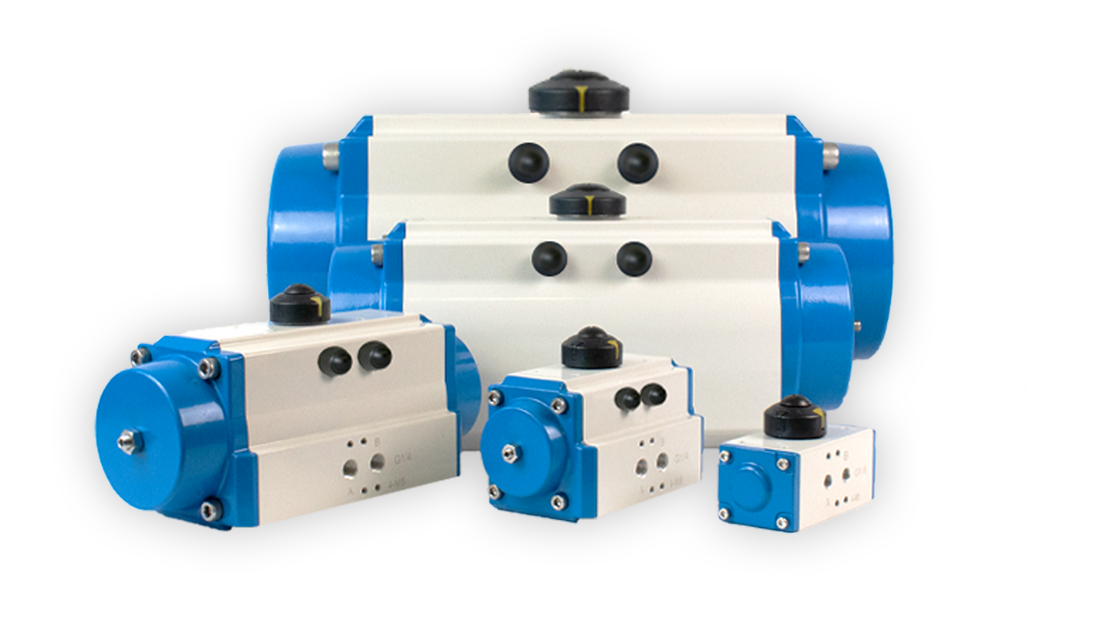

PNEUMATISCHE SCHWENKANTRIEBE

Serie PR

Höchste Modularität & Korrosionsbeständigkeit

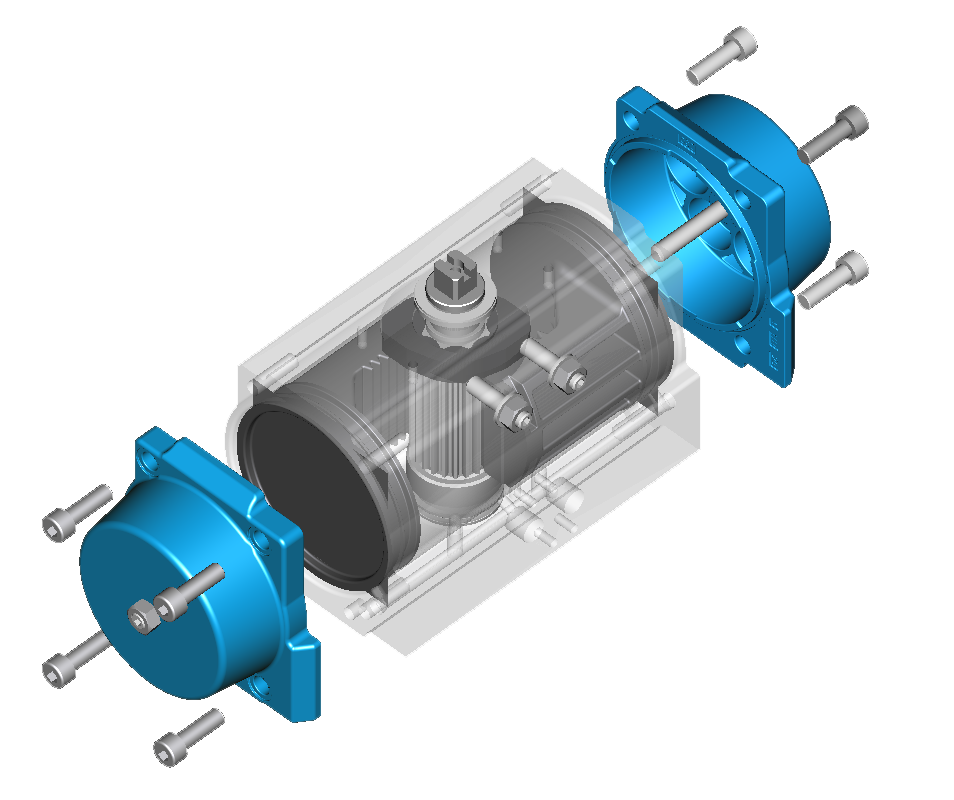

Die bewährte Zahnstange/Ritzel-Bauweise unserer Antriebe der Serie PR gewährleistet eine langlebige und zuverlässige Anwendung im Dauerbetrieb auch unter härtesten Bedingungen und ist seit Jahrzehnten der Schlüssel für Prozesssicherheit. Sie ermöglicht eine höchstmögliche Drehmomentausbeute im Einklang mit einer kompakten und gewichtsparenden Bauform.

Vorteile

Beidseitige Endlageneinstellung +/- 5°

Schließen ✖

Bietet die Möglichkeit, sowohl die geöffnete als auch die geschlossene Ventilstellung exakt einstellen zu können. Dies verhindert Strömungsverluste und erhöhten Verschleiß der Armatur bei gleichzeitiger Reduzierung der Antriebsvarianten.

Optional bis zu 100% Hubbegrenzung
Schließen ✖

Ermöglicht das problemlose Einstellen von
Schwenkwinkeln für Sonderarmaturen wie
Weichen, 3-Wege-Ventile oder andere
Sonderanwendungen.

Präzisionsgefräste Verzahnung
Schließen ✖

Durch die maschinell bearbeiteten Zahnflanken wird der Verschleiß minimiert und eine optimale Funktion, auch für anspruchsvollen Regelbetrieb, sichergestellt.

Hartcoatierte Kolben
Schließen ✖

Die Oberflächenbehandlung der Antriebskolben schützt vor Einflüssen, bedingt durch aggressive Bestandteile in der Steuerluft bzw. in eindringender Umgebungsluft, wodurch die Standzeit signifikant erhöht wird.

Identische Antriebsdeckel für
doppelt- und einfachwirkende Antriebe
für alle Baugrössen
Schließen ✖

Reduzierte Lagerhaltung, einfache Konversion zwischen doppelt- und einfachwirkender Funktion.

Gehäuse komplett pulverbeschichtet
Schließen ✖

Die Komplett-Beschichtung bietet zur hochwertigen
Aluminiumlegierung eine zusätzliche Erhöhung
der Korrosionsbeständigkeit.

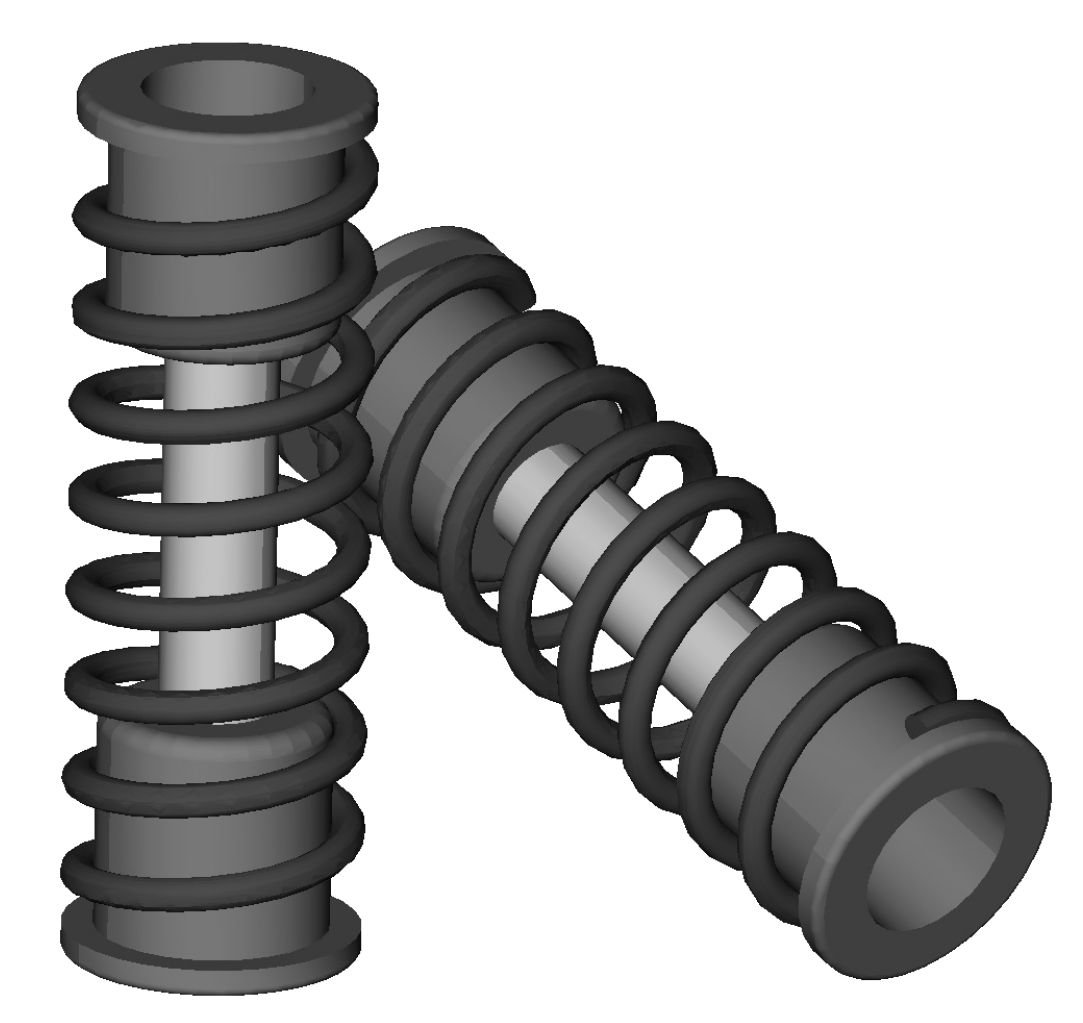

Vorgespannte Sicherheitsfedern
Schließen ✖

Vereinfachen die Adaption an die Betriebsparameter sowie die Instandhaltung und vermeiden Verletzungsrisiken bei der Demontage der Antriebsdeckel.

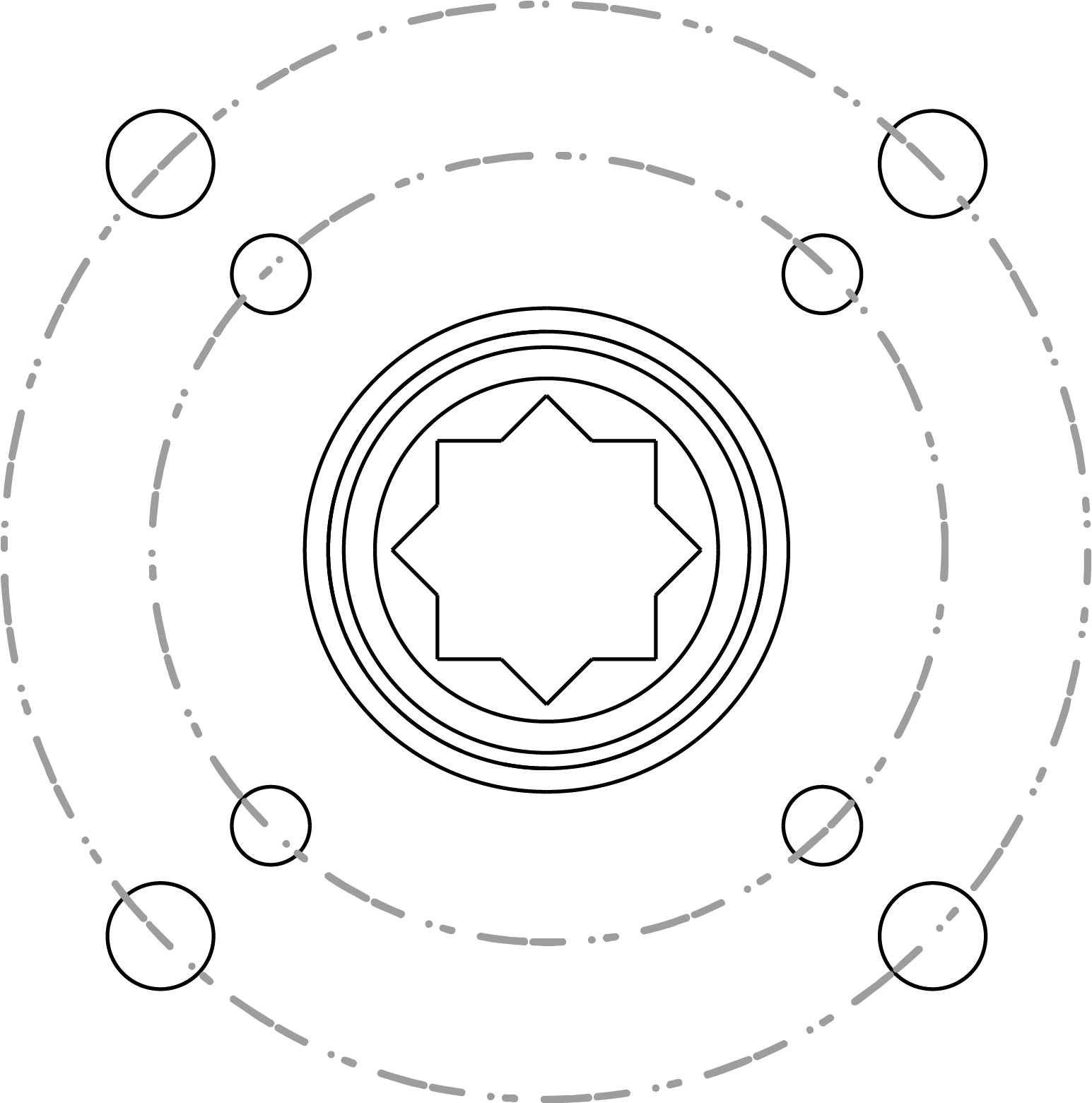

Doppel-Vierkant-Adaption für Armaturenwellen (Zweiflach- oder Paßfederanschluß optional)
Schließen ✖

Ermöglicht die Adaption von Armaturen nach
ISO 5211 und DIN 3337 mit parallelem oder diagonalem Armaturenvierkant.

Mehrfache ISO-Flanschbilder pro Antriebsgröße
Schließen ✖

Maximiert die Möglichkeit, Armaturen direkt am Antrieb anbauen zu können wodurch Montagesätze und Adaptionen im Regelfall nicht benötigt werden.

Durch den konstruktiven Aufbau mit interner Gleitlagerung sind die Antriebe der Serie PR absolut wartungsfrei.

Auch die Anforderungen an eine einfache Instandhaltung werden dank des Antriebsprinzips und der gefesselten Sicherheitsfedern voll erfüllt. Dank der Berücksichtigung aller marktüblichen Standards für die Verbindungsschnittstellen bietet die Antriebsserie PR höchste Modularität bei der Kombination mit Armaturen und Zubehörkomponenten wie Magnetventilen, Endschaltern oder Stellungsreglern. Aufgrund der Verwendung hochwertiger Aluminiumlegierungen und einer zusätzlichen Pulverbeschichtung verfügen die Antriebe über ein Höchstmaß an Korrosionsbeständigkeit und sind auch in anspruchsvollen Umgebungsbedingungen problemlos einsetzbar.

Daten:

  • Funktionsprinzip:
    Doppelkolbenantrieb,  Zahnstange/Ritzel-Bauweise
  • Seriengröße:
    20 Antriebsgrößen
  • Gehäuse:
    Aluminiumlegierung
  • Temperaturbereiche:
    -20° … 80°C / -40° … +80°C / -10° … +150°C
  • Drehmomente:
    doppeltwirkend: 3 … 13.000Nm
    einfachwirkend: 4 … 4.200Nm
  • Schwenkwinkel:
    90°, 120°, 135°, 180°, 3-Positionsantriebe
