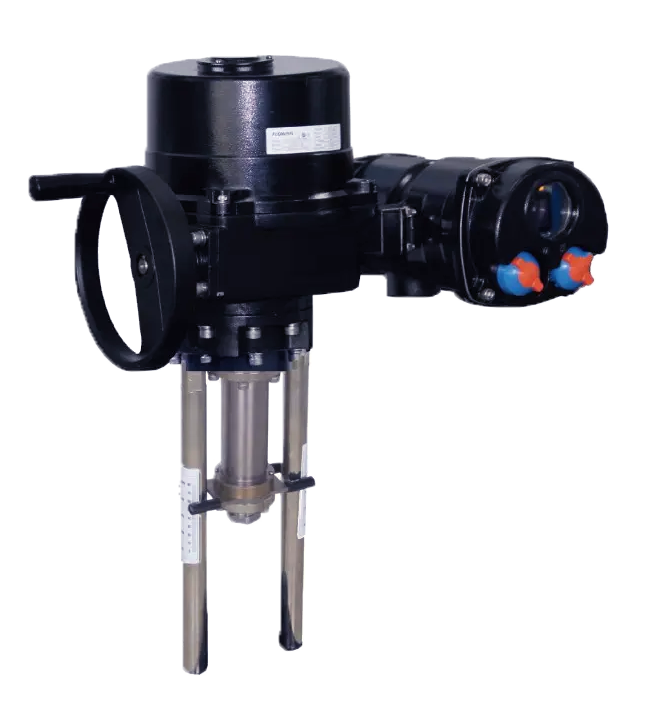

Serie ESA.ELM
Der Linearantrieb ESA.ELM überträgt die Rotationskraft des Motors über ein Untersetzungsgetriebe und eine Spindelmutter in eine Schubkraft, die schließlich über die Abtriebswelle auf die Armatur wirkt.
Die Antriebswelle überträgt die Schubkraft von der Abtriebswelle über die Spindelmutter. Dabei wird ein Einzelspulen-Drehgeber als Positionserfassungsgerät genutzt. Der Hub des Antriebs wird durch den Singlecoil-Encoder bestimmt. So ist eine präzise Positionierung der Armatur möglich.
Ihre Vorteile
Ein innovativer Mechanismus für den professionellen Einsatz
Umweltfreundliche Technologie
Benutzerfreundliche Bedienoberfläche
Eine Fülle einstellbarer Parameter
Standardisierte Schnittstellen
Optional mit einer tragbaren Infrarot-Fernbedienung
Daten
Ausführungen
- Basic
- Integrierte Intelligenz
- Intelligent
Max. Hub
- 60-100mm
Anwendbare Spannung
Einphasig:
Stromversorgung (± 10%); Hz (± 5%)
- 50 Hz (24V, 220V, 230V, 240V)
- 60 Hz (24V, 110V, 120V, 220V, 230V, 240V)
- Gleichstrom: 24V (± 10%)
Temperaturbereich
- -25˚C ... 70˚C
Kraftausgabe
- ESA.ELM010 - 08: 1.000 - 8.000N
- ESA.ELM100 - 250: 10.000 - 25.000N
Funktionstypen
- Typ: Auf/Zu
- Typ: Regelbar
